Enkelvoudige zelfreinigende waterfiltratiesysteem

Enkelvoudige waterfiltratie omvat systemen die werken met één zelfreinigend filtermechanisme. Ze zijn eenvoudig van opzet, kostenefficiënt en effectief voor de meeste standaard filtratie-toepassingen. Of het nu gaat om het scheiden van grove vaste deeltjes, het beschermen van pompen of het continue filteren van proceswater — enkelvoudige zelfreinigende filtratiesystemen bieden een betrouwbare en onderhoudsvriendelijke oplossing.

Dutch Flow Control biedt zes enkelvoudige zelfreinigende waterfiltratie-systemen, elk met een eigen werking en toepassingsgebied.

Enkelvoudige zelfreinigende waterfiltratiesysteem

Zelfreinigend zeefbochtfilter

De zeefbocht is een volledig statisch filtersysteem zonder bewegende onderdelen, dat zelfreinigend is in het bereik van 0,25 tot 2 mm. Het water stroomt over een gebogen oppervlak, geplaatst onder een hoek van circa 60 graden, en scheiding van vaste delen en vloeistof gebeurd door te schillen. Vaste deeltjes zoals vezels, korrels en organisch materiaal blijven achter op het zeefoppervlak en glijden via de zwaartekracht naar een opvangbak

Door de afwezigheid van mechanische componenten vergt de zeefbocht nauwelijks onderhoud en is de kans op storingen minimaal. De unit is verkrijgbaar in RVS 304 of RVS 316. Voor zwaarder of kleverig materiaal zijn optionele uitbreidingen beschikbaar, zoals een trilmechanisme, sproeiers of borstels.

Toepassingen zeefbocht

Afvalwater
Proceswater
Systemen met hoge vervuilingsgraad en gravitaire aanvoer

Kenmerken zeefbocht

Geen bewegende onderdelen — geen slijtage, geen storingen
Sleufwijdtes van 0,25 mm tot 2 mm
Zwaartekrachtgestuurd — geen pompen of energie nodig
Optioneel uitbreidbaar met sproeiers, borstels of opvangbak

Zelfreiningend trommelfilter (RDF)

De trommelfilter is een mechanisch, continu roterend filtersysteem voor de afscheiding van zwevende en drijvende vaste stoffen uit water en procesvloeistoffen. Het zelfreinigende trommelfilter heeft een filterbereik van 0,25 tot 4 mm. Het water stroomt door een langzaam roterende trommel die is voorzien van wedge wire. Vaste stoffen blijven hangen aan de buitenzijde van de trommel en worden continu verwijderd door een vaste afschraper.

Interne sproeiers (4–6 bar) houden de zeefsleuven vrij van verstoppingen tijdens bedrijf. Het systeem werkt volledig automatisch en is geschikt voor continue, ononderbroken inzet. De capaciteit loopt van circa 25 m³/uur tot 1.770 m³/uur.

Toepassingen trommelfilter

Afvalwater- en proceswaterzuivering
Rioolwaterzuivering
Papier- en textielproductie
Kunststof- en (petro)chemische verwerking
Vlees- en groenteverwerking

Kenmerken trommelfilter

Volledig automatisch en geschikt voor continu gebruik
Lage investeringskosten en minimaal onderhoud
Laag energieverbruik
Hoog debiet met hoge vuil last mogelijk
Standaard configuratie is met een vuilbelasting tot circa 200 mg/l
Hogere vuillasten zijn mogelijk
Uitgevoerd in roestvast staal

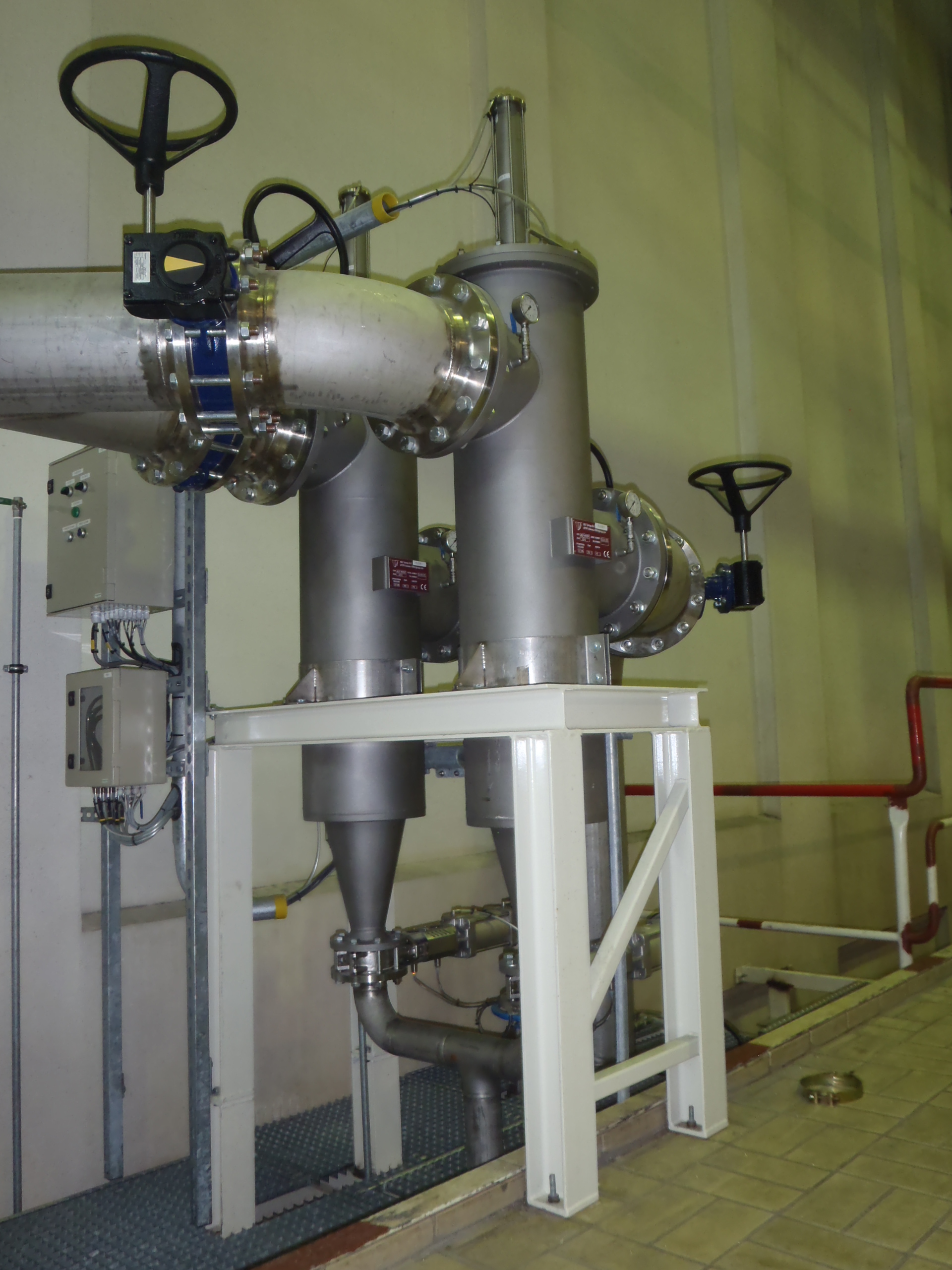

Zelfreinigend ACF groffilter

Het ACF groffilter is een volledig automatisch systeem voor de verwijdering van grove deeltjes uit proceswater. Dit zelfreinigend groffilter heeft een filterbereik van 0,1 tot 5 mm en maakt gebruik van een wedge wire filterelement.

Het systeem reinigt zichzelf automatisch via een mechanische schraper of een terugspoelmechanisme. Zodra vervuiling zich ophoopt en het drukverschil een ingestelde drempelwaarde bereikt, start een reinigingscyclus van slechts zes seconden — zonder het primaire proces te onderbreken. De constructie is vervaardigd uit RVS 316L en uitermate geschikt voor industriële procesomstandigheden.

Toepassingen ACF groffilter

Bescherming van pompen, warmtewisselaars en leidingstelsels
Voorfiltratie vóór fijn filters of membraansystemen
Koelwaterbehandeling
Waswater van groenten, aardappelen of bloembollen
Granulaatfiltratie
Industrieel proceswater
Inname van oppervlaktewater en afvalwater

Kenmerken ACF groffilter

Automatische reiniging in 6 seconden
Lage drukval en onderhoudsarm
Capaciteiten van 25 tot 650 m³/uur
Corrosiebestendig RVS 316L
Reinigbaar met licht zuren tegen aangroei van zouten, kalk en organisch materiaal

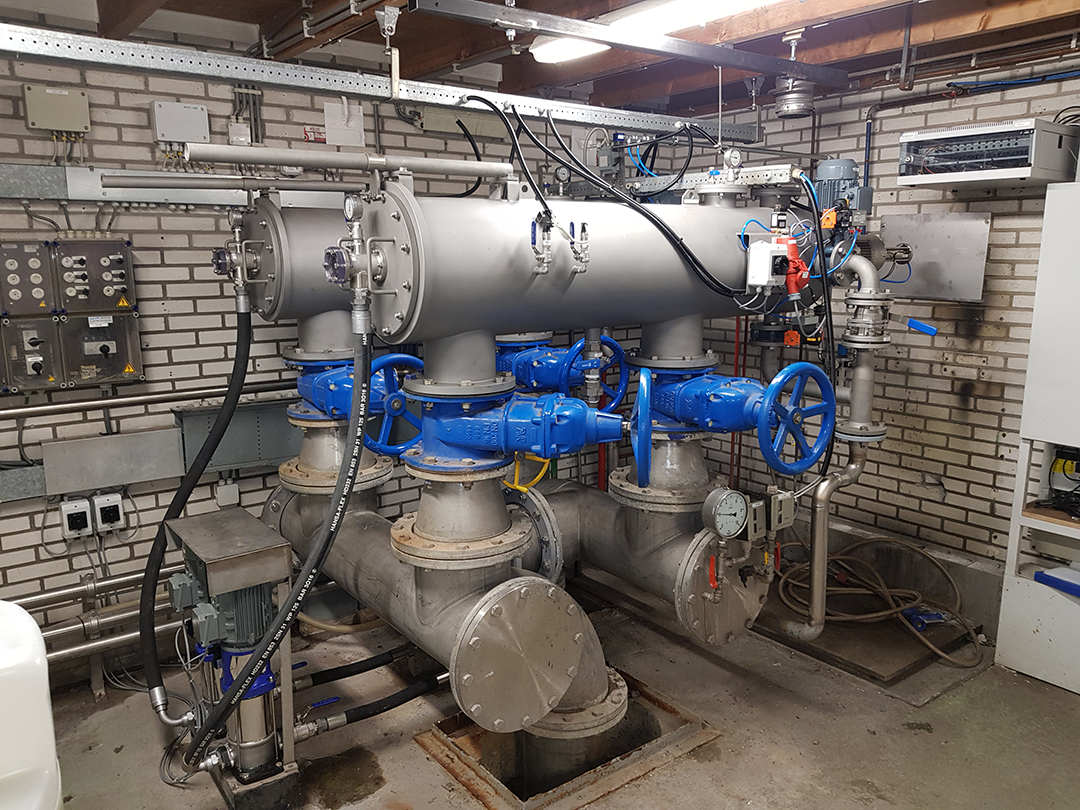

SCF – Automatische zelfreinigende filter

Het SCF-filter is ontworpen voor toepassingen waarbij continue en ononderbroken filtratie vereist is. Dit zelfreinigend filter heeft een filterbereik van 15 micron tot 3000 micron. De vloeistof stroomt van binnen naar buiten door een cilindrisch filterelement. Het systeem bewaakt continu het drukverschil over het filterelement. Zodra een vooraf ingestelde drempelwaarde wordt bereikt, start automatisch een korte reinigingscyclus.

Tijdens deze cyclus reinigen interne sproeiers het filterelement via een gecombineerde roterende en axiale beweging. De doorstroming blijft tijdens de reiniging ononderbroken. Het SCF filter combineert een hoge capaciteit met een compact ontwerp. De roestvaststalen behuizing garandeert een lange levensduur en minimaal onderhoud.

Toepassingen SCF

Procesbewaking bij proceswater en koelwater
Sproeierbescherming
Industriële waterbehandeling en inline filtratie voor 2” t/m 16” leidingen
Bescherming van downstream apparatuur

Kenmerken SCF

Volledig automatische werking zonder procesonderbreking
Filtratiebereik van 15 tot 3.000 micron
Robuuste roestvaststalen behuizing
Compacte afmetingen, geschikt voor inline installatie voor 2” t/m 16” leidingen
Snelle terugverdientijd door lage operationele kosten

HL-SCF – Zelfreinigend waterfilter voor hoge vuilbelastingen

Het HL-SCF filter is een zelfreinigend filtersysteem dat een variant is op het SCF filter en speciaal ontwikkeld is voor processen met zeer hoge concentraties vaste verontreinigingen, Het belangrijke verschil tussen deze zelfreinigende filters zit in de spoeling: bij een HL-SCF filter is er continue spoeling voor het zelfreinigende filter, terwijl een SCF filter discontinu spoelt op drukverschil.

Het HL-SCF filter heeft een filterbereik van 35 tot 400 micron en is een intelligent reinigingssysteem die er voor zorgt dat het filterelement elke 5 seconden continu wordt schoongespoeld door roterende sproeiers, zonder het filtratieproces te onderbreken. Hierdoor is zelfs volledige (100%) reiniging van het filterelement nog mogelijk na miljoenen spoelingen.

Toepassingen HL-SCF

Hergebruik van afvalwater en irrigatiewater
Voorfiltratie van zandfilters
Inlaatfiltratie van koelwater
Filtratie voor recirculatiesystemen met hoge vuilbelasting
Staal-, papier- en kunststofindustrie
Suikerproductie
Zeewaterfiltratie

Kenmerken HL-SCF

Continue 100% reiniging van het filterelement zonder procesonderbreking
Reinigingscyclus van slechts 3–5 seconden
Bestand tegen miljoenen reinigingscycli
Geschikt voor lage werkdrukken
Volledig automatisch — geen operator tussenkomst vereist

MFF – Zelfreinigend 3 micronfiltratie

Het MFF Microfilter is een zelfreinigend filtersysteem voor de verwijdering van fijne deeltjes, met een filterbereik tot 0,5 micron en met de meeste toepassingen in de 3 micron filtratie. Het systeem maakt gebruik van roterende filterrollen die zijn uitgerust met cassettes voorzien van meerlaagse polyestervezels.

Wanneer het drukverschil over het filterelement een ingestelde drempelwaarde bereikt, start automatisch een hogedruk spoelcyclus. Waterstralen reinigen de polyestervezels effectief en grondig, zonder dat verbruiksfiltermateriaal of vervangingsmedia nodig zijn. Na de korte spoelcyclus hervat het systeem de normale filtratie.

Dankzij de modulaire opbouw van de MFF kan het systeem eenvoudig worden opgeschaald naar grotere capaciteiten. Het ontwerp is gericht op snel en eenvoudig onderhoud met minimale stilstand.

Toepassingen MFF

Voorfiltratie van RO-membraansystemen (omgekeerde osmose)
Verwijdering van niet oplosbare zware metalen uit industrieel afvalwater
Verwijdering van cystes en parasieten (zoals cryptosporidium) uit drinkwater en water van viskwekerijen
Verwijdering van legionella in koelwater en douchesystemen
Reinigen van spoelsystemen en wasinstallaties

Kenmerken MFF

Al vele 3 micron toepassingen in de afgelopen 15 jaar naar volle klanttevredenheid
Meerlaagse polyestervezels
Geen verbruiksfiltermateriaal — geen vervangingskosten
Modulaire opbouw voor eenvoudige capaciteitsuitbreiding
Snel onderhoud met minimale stilstand
Volledig automatische reinigingscyclus

Downloads

Download onze brochures, datasheets en technische documentatie voor gedetailleerde specificaties, prestatiegegevens en toepassingsinformatie. Aanvullende gegevens of projectspecifieke informatie zijn op aanvraag beschikbaar — neem gerust contact met ons op voor meer details.

Hulp nodig bij de productkeuze?

Welk enkelvoudig systeem past het beste bij uw toepassing of is misschien een combi-systeem een betere oplossing? Onze specialisten adviseren u graag op basis van debiet, vuilbelasting, sleufbreedte en procesomstandigheden. Neem vrijblijvend contact met ons op.
